Dans le cadre de constructions neuves ou de travaux de rénovation, la pieuvre électrique schéma facilite le déploiement du réseau électrique au sein d’un bâtiment à usage tertiaire ou résidentiel. Elle permet de distribuer le câblage dans l’ensemble des pièces d’un logement. Son installation ne requiert pas de compétences électriques approfondies, mais il est impératif de se conformer aux normes de sécurité en vigueur. Cette méthode constitue une solution efficace, car elle évite la nécessité de tirer des câbles dans les murs ou les plafonds, contrairement aux installations électriques classiques. La pieuvre électrique schéma permet de réaliser des économies sur les coûts d’installation, grâce à une réduction des besoins en main-d’œuvre et en matériel.
Pieuvre électrique schéma : Quel est le principe de son fonctionnement ?

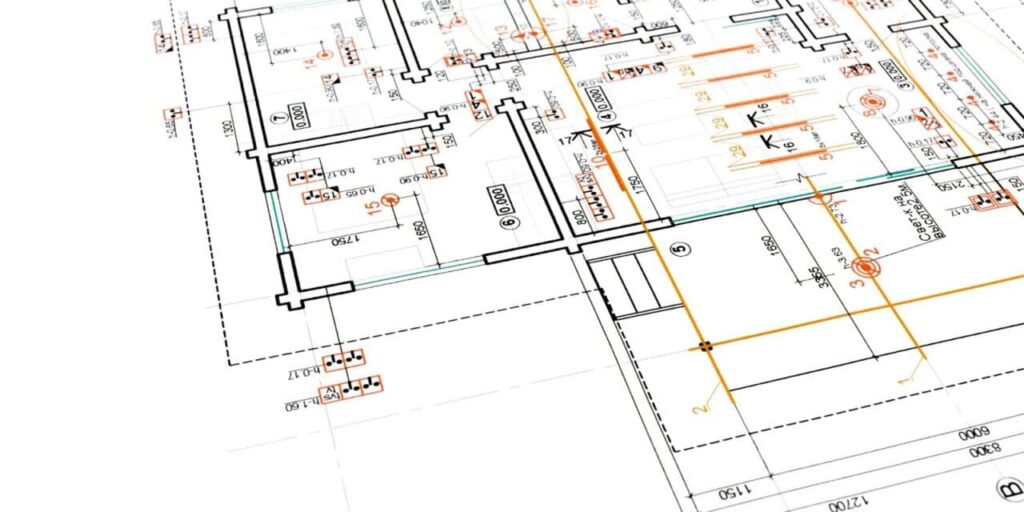

La pieuvre électrique schéma, également désignée sous le terme d’araignée électrique, est réalisée à partir du schéma électrique ou du plan de construction de votre habitation. La pieuvre électrique schéma est constituée d’une boîte de dérivation, nommée boîte point central, depuis laquelle sont acheminés les conducteurs électriques. Ces câbles, protégés par une gaine, alimentent les points d’utilisation électrique et d’éclairage des différentes pièces. Une gaine spécifique relie directement le point central au tableau électrique. Chaque gaine est identifiée par une étiquette portant un marquage indiquant sa fonction, à savoir, P pour prise de courant, L pour point lumineux, I pour interrupteur. Cette codification correspond aux repères figurant sur le plan d’installation électrique qui vous est remis.
Pieuvre électrique schéma : Comment le poser ?
Avant d’installer une pieuvre électrique schéma, préparez le matériel nécessaire, boîtes d’encastrement, appareillages, tableau électrique, plan et guide de montage, ainsi que les outils de base. Ainsi, coupez impérativement le courant avant toute intervention, déployez la pieuvre au sol pour visualiser le réseau, puis répartissez les gaines vers les points d’alimentation en suivant le plan et les étiquettes, fixez le centre de la pieuvre et les boîtiers de dérivation, puis connectez les fils selon les codes couleurs. Faites passer les gaines vers les points de terminaison, en prenant soin de ne pas endommager les fils. Une gaine est dédiée au raccordement au tableau électrique, souvent situé dans la Gaine Technique de Logement. La pieuvre électrique schéma peut être installée dans les faux-plafonds. Après fixation, posez le couvercle de finition et fixez les luminaires avant le câblage final. Respectez les hauteurs de perçage du plan et la norme. Bien que réalisable par un particulier, il est recommandé de faire appel à un professionnel, qui peut utiliser des machines de préfilage pour faciliter le passage des fils dans les gaines.
Pieuvre électrique schéma : Quels conseils à savoir ?
La pieuvre électrique schéma, document essentiel en électricité, représente un circuit et permet de comprendre les connexions, la disposition et le fonctionnement de chaque composant. Pour l’interpréter, il faut connaître les symboles spécifiques utilisés, tels que le trait horizontal pour un fil, le cercle avec une croix pour une ampoule, ou la ligne interrompue pour un interrupteur. Le plan de distribution électrique montre comment l’électricité circule de la source aux points de consommation, via le tableau électrique qui répartit l’alimentation et intègre des disjoncteurs pour prévenir les risques. Les circuits d’éclairage, les prises de courant et les appareils électroménagers y sont représentés, ces derniers étant souvent reliés à des circuits dédiés. Pour toute installation sur ce pieuvre électrique schéma ou vérification de conformité, il est recommandé de consulter un professionnel qualifié.
